本文摘要：

　　BH-0.66電流互感器主要用于戶內，供額定電壓為0.66kV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用。

　　產品為塑殼式電流互感器，廣泛應用于成套柜體中，其安裝方法可采用母排固定和底板固定安裝方法，適合任意方向安裝，一次導線可為母排或電纜。

　　鐵心主要采用導磁材料，退火處理做成環形鐵芯，以保證產品0.2或0.5級的精度；0.2S或0.5S級者采用超導磁材料.

　　符合標準：GB1208，并通過CE認證和俄羅斯PCT認證。

　　可以接受定做6000/58000/510000/5等非標參數。

　　產品優點：

　　1.生產效率很高

　　2.外型美觀

　　3.安裝方便

　　4.采用ABS、PC阻燃好，更耐高溫

　　5.產品精度等級高:0.5級0.2級0.5s級0.2s級還可以做成保護等級做零序用10p10、5p10.等

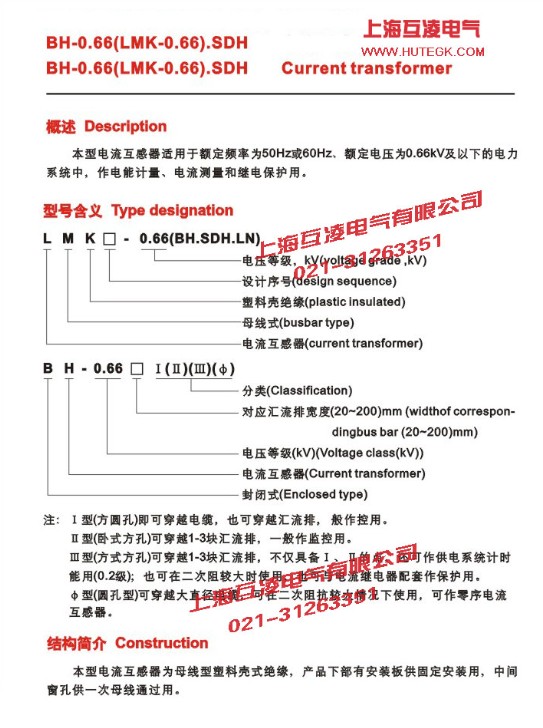

　　一、BH-0.66互感器型號含義

　　BH-0.66電流互感器常見的型號表示

　?、裥捅硎緢A孔即穿越電纜也可以穿越回流排，般作控用.

　?、蛐?臥式方孔)可以穿越1-3塊流排,一般做監控用

　　Ⅲ型方式方孔可以穿越1-3塊流排,不僅覺被I、的點，還可以做供電系統計時能用0.2級，也可以在二次阻較大時使用，也可以跟電流繼電器配套做保護

　　∮型（圓孔型）可以穿越大直徑電纜，可在二次阻抗加大情況下使用沒可以作零序電流互感器

　　BH-0.66電流互感器B表示封閉,H者表示電流互感器。同于LMK1-0.66,SDH-0.66都是戶內型，塑料外殼，全封閉電流互感器。BH-0.66互感器可以其主要采用阻燃ABS工程塑料注塑而成其優點是生產效率很高外型美觀，缺點就是比樹脂澆注使用壽命短,導磁材料采用經退火處理的環形鐵芯，以保證產品0.2或0.5級的精度；0.2S或0.5S級者采用超導磁材料，使產品能在一次電流1%-120%寬負荷下準確的計量電能。一次為：P1、P2，二次為S1,S2當一次電流由P1流向P2時，二次電流由S1經外部回路流向S2即為減極性。市場上一些廠家使用普通塑料來降低成本，上海互凌品質保證質量，做好每個產品。

　　二、BH-0.66電流互感器相關參數

型號	額定一次電流(A)	準確級	額定負荷（VA）	一次穿心匝數	外形尺寸（mm）			穿孔尺寸 a×e（mm）
					W	D	H
M8	5-200	0.5-3級	2.5-5	1	66.5	30	77.5
BH 30Ⅰ	5	1	2.5	20	59	32	78	Φ23 30.5×11
	10			10
	15			8
	20			5
	30			4
	40			3
	60			2
	75			2
	100			1
	150	0.5
	200-300		5
BH-0.66 40Ⅱ	5	1	2.5	20	75	45	103	42×31
	10			10
	15			8
	20			5
	30			4
	40			3
	60			2
	75			2
	100			1
	150	0.5
	200-400		5	1
	500-800		10	1
BH-0.66 50Ⅱ	150-400	0.5	5	1	87	45	106	52×31
	500-800		10
	1000	0.5或0.2	15
	1200-1600		20
BH-0.66 60Ⅱ	200-400	0.5	5	1	98	45	110 131	61.5×30 61.5×51
	500-800		10
	1000	0.5或0.2	20
	1200-1500		25
	2000		40
BH-0.66 80Ⅱ	600-800	0.5	10	1	118	45	118 138	81.5×31.5 81.5×51.5
	1000	0.5或0.2	15
	1200-1500		20
	2000		40
BH-0.66 100Ⅱ	800	0.5	10	1	140	48	122 142 172	101×31.5 101×51.5 101×82
	1000	0.5或0.2	15
	1200-1500		20
	2000-3000		40
BH-0.66 120	1500	0.5或0.2	20	1	167	48	148 168	121×51 121×71
	2000-4000		40
BH-0.66 125	1500	0.5或0.2	20	1	177.4	59.3	157.5	128×65
	2000-4000		40
BH-0.66 140	1500	0.5或0.2	20	1	187	48	116	142×38
	2000-4000		40
BH-0.66 150	1500	0.5或0.2	20	1	195.4	49	230	152×136.6
	2000-5000		40
BH-0.66 160	1500	0.5或0.2	20	1	244	59	199	170×111
	2000-5000		40
BH-0.66 170	1500	0.5或0.2	20	1	250	60	150	171×55
	2000-5000		40
BH-0.66 180	1500	0.5或0.2	20	1	227	48	115	182×33.5
	2000-5000		40
BH-0.66 200	1500	0.5或0.2	20	1	247	55	158	207×64
	2000-5000		40
BH-0.66 220	2000	0.5或0.2	20	1	270	55	149	226×56
	3000-6000		40
BH-0.66 260	2000	0.5或0.2	20	1	308	63	211	265×107
	3000-8000		40

　　詳細清參考下面彩圖或來電咨詢。

　　三、正常工作條件和安裝條件

　　1海拔高度不超過1000米；

　　2周圍環境溫度不高于+40攝式度，不低于-5攝式度

　　3周圍空氣的相對濕度不大于85%(20攝式度)；

　　4安裝場所無嚴重影響互感器絕緣的氣體、蒸氣、化學沉積、污穢及其他爆炸性和腐蝕性介質。

　　注：1流互感器一次孔為三排結構。

　　2容量小對應小電流比，容量大對應大電流比；如5-10對應100-600/5，600/5對應10VA，100/5對應10VA

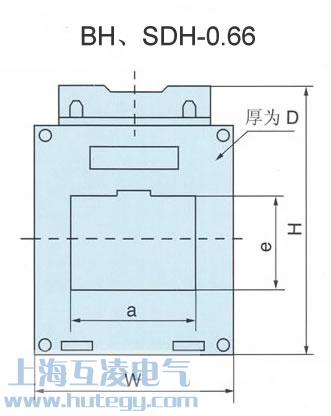

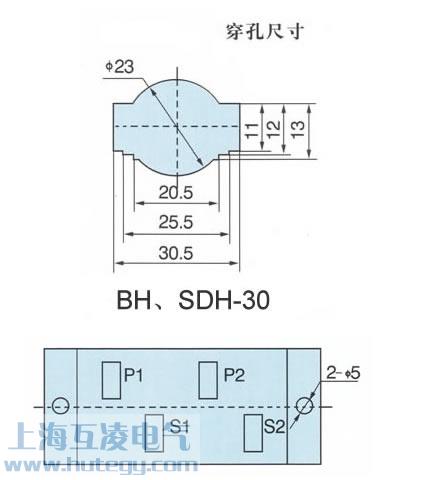

　　四、外形尺寸圖參數接線圖



　　五、接線圖：

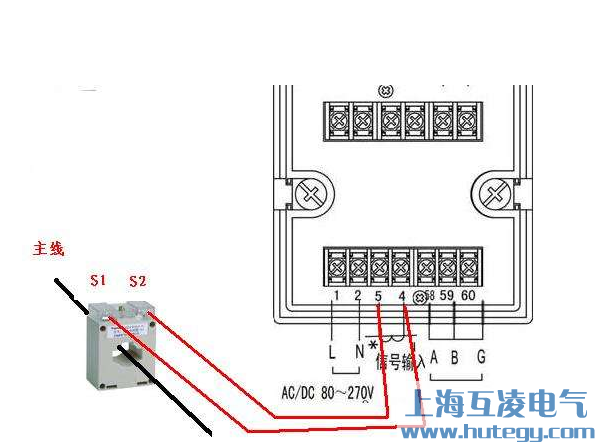

　　BH-0.66電流互感器接線方式實物圖

四個小方孔是固定位置的，穿過兩塊 鐵片固定在配電箱底板上。至于接地這個為了安全期間一定要用的.

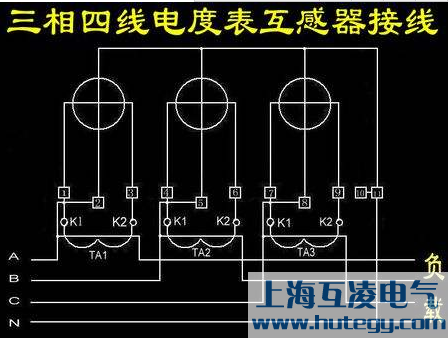

三相四線電度表接線

　　三相四線制，其中三條線路分別代表A,B,C三相，不分裂，另一條是中性線N（區別于零線，在進入用戶的單相輸電線路中，有兩條線，一條我們稱為火線，另一條我們稱為零線，零線正常情況下要通過電流以構成單相線路中電流的回路，而三相系統中，三相自成回路，正常情況下中性線是無電流的），故稱三相四線制

　　六總結：

　　在低壓配電網中，輸電線路一般采用三相四線制，其中三條線路分別代表A,B,C三相，不分裂，另一條是中性線N（區別于零線，在進入用戶的單相輸電線路中，有兩條線，一條我們稱為火線，另一條我們稱為零線，零線正常情況下要通過電流以構成單相線路中電流的回路，而三相系統中，三相自成回路，正常情況下中性線是無電流的），故稱三相四線制；

　　在380V低壓配電網中為了從380V相間電壓中獲得220V線間電壓而設N線，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。

　　不論N線還是PE線，在用戶側都要采用重復接地，以提高可靠性。但是，重復接地只是重復接地，它只能在接地點或靠近接地的位置接到一起，但絕不表明可以在任意位置特別是戶內可以接到一起。這一點一定要切記，也要注意你的朋友是否有所違犯！！

　　A、B、C、N和PE線

　　應用中最好使用標準、規范的導線顏色：A線用黃色，B線用藍色，C線用紅色，N線用褐色，PE線用黃綠色。

　　三相五線制是指A、B、C、N和PE線，其中，PE線是保護地線，也叫安全線，是專門用于接到諸如設備外殼等保證用電安全之用的。PE線在供電變壓器側和N線接到一起，但進入用戶側后約不能當作零線使用...

　　更多非標定做可以聯系我們。

　　bh-0.66型號大全

　　BH-Ⅱ(SDH)-0.665/5φ300.5級

　　BH-Ⅱ(SDH)-0.6615/5φ300.5級

　　BH-Ⅱ(SDH)-0.6620/5φ300.5級

　　BH-Ⅱ(SDH)-0.6625/5φ300.5級

　　BH-Ⅱ(SDH)-0.6630/5φ300.5級

　　BH-Ⅱ(SDH)-0.6640/5φ300.5級

　　BH-Ⅱ(SDH)-0.6650/5φ300.5級

　　BH-Ⅱ(SDH)-0.6675/5φ300.5級

　　BH-Ⅱ(SDH)-0.66100/5φ300.5級

　　BH-Ⅱ(SDH)-0.6610/5φ300.5級

　　BH-Ⅱ(SDH)-0.6620/5φ300.2級

　　BH-Ⅱ(SDH)-0.6630/5φ300.2級

　　BH-Ⅱ(SDH)-0.6640/5φ300.2級

　　BH-Ⅱ(SDH)-0.6650/5φ300.2級

　　BH-Ⅱ(SDH)-0.6675/5φ300.2級

　　BH-Ⅱ(SDH)-0.66100/5φ300.2級

　　BH-Ⅱ(SDH)-0.6610/5φ400.5級

　　BH-Ⅱ(SDH)-0.6615/5φ400.5級

　　BH-Ⅱ(SDH)-0.6620/5φ400.5級

　　BH-Ⅱ(SDH)-0.6625/5φ400.5級

　　BH-Ⅱ(SDH)-0.6630/5φ400.5級

　　BH-Ⅱ(SDH)-0.6640/5φ400.5級

　　BH-Ⅱ(SDH)-0.6650/5φ400.5級

　　BH-Ⅱ(SDH)-0.6675/5φ400.5級

　　BH-Ⅱ(SDH)-0.66100/5φ400.5級

　　BH-Ⅱ(SDH)-0.661500/5φ500.5級

　　BH-Ⅱ(SDH)-0.662000/5φ600.5級

　　BH-Ⅱ(SDH)-0.66100/5一次φ401級

　　BH-Ⅱ(SDH)-0.66300/5φ300.5S級

　　BH-Ⅱ(SDH)-0.66300/5φ400.5S級

　　BH-Ⅱ(SDH)-0.66400/5φ400.5S級

　　BH-Ⅱ(SDH)-0.66500/5φ400.5S級

　　BH-Ⅱ(SDH)-0.66600/5φ400.5S級

　　BH-Ⅱ(SDH)-0.66400/5φ500.5S級

　　BH-Ⅱ(SDH)-0.66500/5φ500.5S級

　　BH-Ⅱ(SDH)-0.66600/5φ500.5S級

　　BH-Ⅱ(SDH)-0.66750/5φ500.5S級

　　BH-Ⅱ(SDH)-0.66800/5φ500.5S級

　　BH-Ⅱ(SDH)-0.661000/5φ500.5S級

　　BH-Ⅱ(SDH)-0.661200/5φ500.5S級

　　BH-Ⅱ(SDH)-0.661500/5φ500.5S級

　　BH-Ⅱ(SDH)-0.661500/5φ500.2級

　　BH-Ⅱ(SDH)-0.66250/5φ600.5級

　　BH-Ⅱ(SDH)-0.66750/5φ600.5S級

　　BH-Ⅱ(SDH)-0.66600/5φ600.2級

　　BH-Ⅱ(SDH)-0.66600/5φ600.5S級

　　BH-Ⅱ(SDH)-0.66800/5φ600.5S級

　　BH-Ⅱ(SDH)-0.661000/5φ600.5S級

　　BH-Ⅱ(SDH)-0.661200/5φ600.5S級

　　BH-Ⅱ(SDH)-0.661500/5φ600.5S級

　　BH-Ⅱ(SDH)-0.662000/5φ600.5S級

　　BH-Ⅱ(SDH)-0.662000/5φ600.2級

　　BH-Ⅱ(SDH)-0.66800/5φ800.5S級

　　BH-Ⅱ(SDH)-0.661000/5φ800.5S級

　　BH-Ⅱ(SDH)-0.661200/5φ800.5S級

　　BH-Ⅱ(SDH)-0.661500/5φ800.5S級

　　BH-Ⅱ(SDH)-0.662000/5φ800.5S級

　　BH-Ⅱ(SDH)-0.661000/5φ1000.5S級

　　BH-Ⅱ(SDH)-0.661200/5φ1000.5S級

　　BH-Ⅱ(SDH)-0.661500/5φ1000.5S級

　　BH-Ⅱ(SDH)-0.662000/5φ1000.5S級

　　BH-Ⅱ(SDH)-0.662500/5φ1000.5S級

　　BH-Ⅱ(SDH)-0.661000/5φ1200.5S級

　　BH-Ⅱ(SDH)-0.661200/5φ1200.5S級

　　BH-Ⅱ(SDH)-0.661500/5φ1200.5S級

　　BH-Ⅱ(SDH)-0.662000/5φ1200.5S級

　　BH-Ⅱ(SDH)-0.662500/5φ1200.5S級

　　BH-Ⅱ(SDH)-0.663000/5φ1200.5S級

　　BH-Ⅱ(SDH)-0.664000/5φ1200.5S級

　　BH-Ⅱ(SDH)-0.66750/5φ800.5S級

　　BH-Ⅱ(SDH)-0.66750/5φ800.2級

　　BH-Ⅱ(SDH)-0.66800/5φ800.2級

　　BH-Ⅱ(SDH)-0.66500/5φ600.5S級

　　BH-Ⅱ(SDH)-0.66500/5φ600.2級

　　BH-Ⅱ(SDH)-0.66800/5φ400.5級

　　BH-Ⅱ(SDH)-0.66750/5φ400.5級

　　BH-Ⅱ(SDH)-0.66150/5Φ300.5級

　　BH-Ⅱ(SDH)-0.66200/5Φ300.5級

　　BH-Ⅱ(SDH)-0.66250/5Φ300.5級

　　BH-Ⅱ(SDH)-0.66300/5Φ300.5級

　　BH-Ⅱ(SDH)-0.66150/5Φ400.5級

　　BH-Ⅱ(SDH)-0.66200/5Φ400.5級

　　BH-Ⅱ(SDH)-0.66300/5Φ400.5級

　　BH-Ⅱ(SDH)-0.66400/5Φ400.5級

　　BH-Ⅱ(SDH)-0.66500/5Φ400.5級

　　BH-Ⅱ(SDH)-0.66600/5Φ400.5級

　　BH-Ⅱ(SDH)-0.66300/5Φ500.5級

　　BH-Ⅱ(SDH)-0.66400/5Φ500.5級

　　BH-Ⅱ(SDH)-0.66500/5Φ500.5級

　　BH-Ⅱ(SDH)-0.66600/5Φ500.5級

　　BH-Ⅱ(SDH)-0.66750/5Φ500.5級

　　BH-Ⅱ(SDH)-0.66800/5Φ500.5級

　　BH-Ⅱ(SDH)-0.661000/5Φ500.5級

　　BH-Ⅱ(SDH)-0.661200/5Φ500.5級

　　BH-Ⅱ(SDH)-0.66300/5Φ600.5級

　　BH-Ⅱ(SDH)-0.66400/5Φ600.5級

　　BH-Ⅱ(SDH)-0.66500/5Φ600.5級

　　BH-Ⅱ(SDH)-0.66600/5Φ600.5級

　　BH-Ⅱ(SDH)-0.66750/5Φ600.5級

　　BH-Ⅱ(SDH)-0.66800/5Φ600.5級

　　BH-Ⅱ(SDH)-0.661000/5Φ600.5級

　　BH-Ⅱ(SDH)-0.661200/5Φ600.5級

　　BH-Ⅱ(SDH)-0.661500/5Φ600.5級

　　BH-Ⅱ(SDH)-0.66300/5Φ800.5級

　　BH-Ⅱ(SDH)-0.66400/5Φ800.5級

　　BH-Ⅱ(SDH)-0.66500/5Φ800.5級

　　BH-Ⅱ(SDH)-0.66600/5Φ800.5級

　　BH-Ⅱ(SDH)-0.66750/5Φ800.5級

　　BH-Ⅱ(SDH)-0.66800/5Φ800.5級

　　BH-Ⅱ(SDH)-0.661000/5Φ800.5級

　　BH-Ⅱ(SDH)-0.661200/5Φ800.5級

　　BH-Ⅱ(SDH)-0.661500/5Φ800.5級

　　BH-Ⅱ(SDH)-0.662000/5Φ800.5級

　　BH-Ⅱ(SDH)-0.66600/5Φ1000.5級

　　BH-Ⅱ(SDH)-0.66750/5Φ1000.5級

　　BH-Ⅱ(SDH)-0.66800/5Φ1000.5級

　　BH-Ⅱ(SDH)-0.661000/5Φ1000.5級

　　BH-Ⅱ(SDH)-0.661200/5Φ1000.5級

　　BH-Ⅱ(SDH)-0.661500/5Φ1000.5級

　　BH-Ⅱ(SDH)-0.662000/5Φ1000.5級

　　BH-Ⅱ(SDH)-0.662500/5Φ1000.5級

　　BH-Ⅱ(SDH)-0.661000/5Φ1200.5級

　　BH-Ⅱ(SDH)-0.661200/5Φ1200.5級

　　BH-Ⅱ(SDH)-0.661500/5Φ1200.5級

　　BH-Ⅱ(SDH)-0.662000/5Φ1200.5級

　　BH-Ⅱ(SDH)-0.662500/5Φ1200.5級

　　BH-Ⅱ(SDH)-0.663000/5Φ1200.5級

　　BH-Ⅱ(SDH)-0.664000/5Φ1200.5級

　　BH-Ⅱ(SDH)-0.66250/5φ400.5級

　　BH-Ⅱ(SDH)-0.66150/5φ300.2級

　　BH-Ⅱ(SDH)-0.66200/5φ300.2級

　　BH-Ⅱ(SDH)-0.66250/5φ300.2級

　　BH-Ⅱ(SDH)-0.66300/5φ300.2級

　　BH-Ⅱ(SDH)-0.66300/5φ400.2級

　　BH-Ⅱ(SDH)-0.66400/5φ400.2級

　　BH-Ⅱ(SDH)-0.66500/5φ400.2級

　　BH-Ⅱ(SDH)-0.66600/5φ400.2級

　　BH-Ⅱ(SDH)-0.66400/5φ500.2級

　　BH-Ⅱ(SDH)-0.66500/5φ500.2級

　　BH-Ⅱ(SDH)-0.66600/5φ500.2級

　　BH-Ⅱ(SDH)-0.66750/5φ500.2級

　　BH-Ⅱ(SDH)-0.66800/5φ500.2級

　　BH-Ⅱ(SDH)-0.661000/5φ500.2級

　　BH-Ⅱ(SDH)-0.661200/5φ500.2級

　　BH-Ⅱ(SDH)-0.66750/5φ600.2級

　　BH-Ⅱ(SDH)-0.66800/5φ600.2級

　　BH-Ⅱ(SDH)-0.661000/5φ600.2級

　　BH-Ⅱ(SDH)-0.661200/5φ600.2級

　　BH-Ⅱ(SDH)-0.661500/5φ600.2級

　　BH-Ⅱ(SDH)-0.661000/5φ800.2級

　　BH-Ⅱ(SDH)-0.661200/5φ800.2級

　　BH-Ⅱ(SDH)-0.661500/5φ800.2級

　　BH-Ⅱ(SDH)-0.662000/5φ800.2級

　　BH-Ⅱ(SDH)-0.66750/5φ1000.2級

　　BH-Ⅱ(SDH)-0.66800/5φ1000.2級

　　BH-Ⅱ(SDH)-0.661000/5φ1000.2級

　　BH-Ⅱ(SDH)-0.661200/5φ1000.2級

　　BH-Ⅱ(SDH)-0.661500/5φ1000.2級

　　BH-Ⅱ(SDH)-0.662000/5φ1000.2級

　　BH-Ⅱ(SDH)-0.662500/5φ1000.2級

　　BH-Ⅱ(SDH)-0.661000/5φ1200.2級

　　BH-Ⅱ(SDH)-0.661200/5φ1200.2級

　　BH-Ⅱ(SDH)-0.661500/5φ1200.2級

　　BH-Ⅱ(SDH)-0.662000/5φ1200.2級

　　BH-Ⅱ(SDH)-0.662500/5φ1200.2級

　　BH-Ⅱ(SDH)-0.663000/5φ1200.2級

　　BH-Ⅱ(SDH)-0.664000/5φ1200.2級

　　BH-0.66Ⅲ75/5一次φ201級

　　BH-0.66Ⅲ150/5φ200.5級

　　BH-0.66Ⅲ200/5φ200.5級

　　BH-0.66Ⅲ150/5φ300.5級

　　BH-0.66Ⅲ200/5φ300.5級

　　BH-0.66Ⅲ250/5φ300.5級

　　BH-0.66Ⅲ300/5φ300.5級

　　BH-0.66Ⅲ400/5φ300.5級

　　BH-0.66Ⅲ500/5φ300.5級

　　BH-0.66Ⅲ600/5φ300.5級

　　BH-0.66Ⅲ150/5φ400.5級

　　BH-0.66Ⅲ300/5φ400.5級

　　BH-0.66Ⅲ500/5φ400.5級

　　BH-0.66Ⅲ600/5φ400.5級

　　BH-0.66Ⅲ800/5φ400.5級

　　BH-0.66Ⅲ1500/5φ400.5級

　　BH-0.66Ⅲ300/5φ500.5級

　　BH-0.66Ⅲ600/5φ600.5級

　　BH-0.66Ⅲ750/5φ600.5級

　　BH-0.66Ⅲ800/5φ600.5級

　　BH-0.66Ⅲ1000/5φ600.5級

　　BH-0.66Ⅲ1200/5φ600.5級

　　BH-0.66Ⅲ1500/5φ600.5級

　　BH-0.66Ⅲ2000/5φ600.5級

　　BH-0.66Ⅲ500/5φ800.5級

　　BH-0.66Ⅲ600/5φ800.5級

　　BH-0.66Ⅲ750/5φ800.5級

　　BH-0.66Ⅲ800/5φ800.5級

　　BH-0.66Ⅲ1000/5φ800.5級

　　BH-0.66Ⅲ1200/5φ800.5級

　　BH-0.66Ⅲ1500/5φ800.5級

　　BH-0.66Ⅲ2000/5φ800.5級

　　BH-0.66Ⅲ2500/5φ800.5級

　　BH-0.66Ⅲ800/5φ1000.5級

　　BH-0.66Ⅲ1000/5φ1000.5級

　　BH-0.66Ⅲ1200/5φ1000.5級

　　BH-0.66Ⅲ1500/5φ1000.5級

　　BH-0.66Ⅲ2000/5φ1000.5級

　　BH-0.66Ⅲ2500/5φ1000.5級

　　BH-0.66Ⅲ1000/5φ1200.5級

　　BH-0.66Ⅲ1200/5φ1200.5級

　　BH-0.66Ⅲ1500/5φ1200.5級

　　BH-0.66Ⅲ2000/5φ1200.5級

　　BH-0.66Ⅲ2500/5φ1200.5級

　　BH-0.66Ⅲ3000/5φ1200.5級

　　BH-0.66Ⅲ4000/5φ1200.5級
