產品名稱：LMK-0.66電流互感器

型號：LMK-0.66

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

摘要：

本文主要介紹LMK-0.66電流互感器接線圖，外形尺寸，LMK-0.66電流互感器型號大全，安裝方式及相關技術參數等內容。

該種電流互感器為穿心母線型電流互感器，供額定頻率為50HZ，工作電壓為0.66KV及以下的交流線路中測量電流、電能測量及繼電保護用，可做多變化使用。

相關型號：LMK1-0.66 LMK2-0.66 LMK3-0.66等

產品優點：

1.漏磁很小,

2.具有性能穩定,

3.重量輕,

4.安裝方便

一、概述

LMK-0.66電流互感器是一款技術跟使用普及率比較的一款低壓電流互感器。

該型號為為戶內型，塑料外殼，全封閉產品。

適用于額定頻率50HZ或60HZ、額定電壓為0.66KV及以下的電力系統中作電能計量、電流監測和保護用。

產品符合IEC60044-1;2003及GB1208-2006，電流互感器標準。

二、結構

LMK-0.66互感器的鐵芯為環形和矩形鐵芯，二次繞組沿鐵芯圓周均勻分布，采用PC阻燃塑料做為互感器的絕緣外殼；

中間窗口供母線穿繞使用；

本型互感器二次繞組均勻繞制，漏磁很小,具有性能穩定,重量輕,安裝方便等優點。

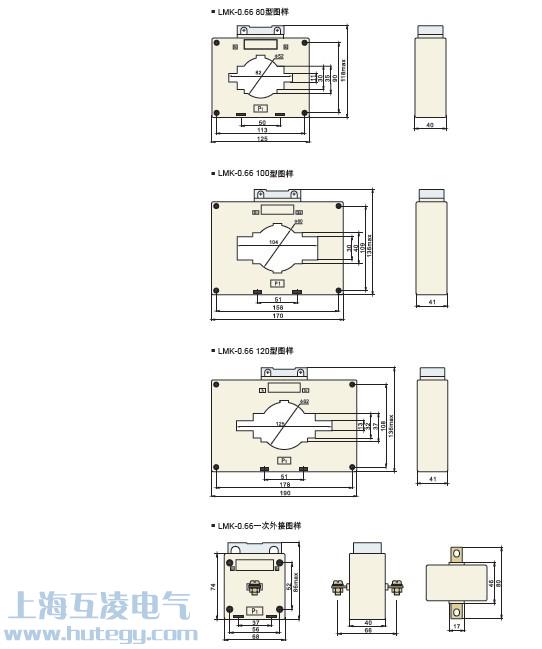

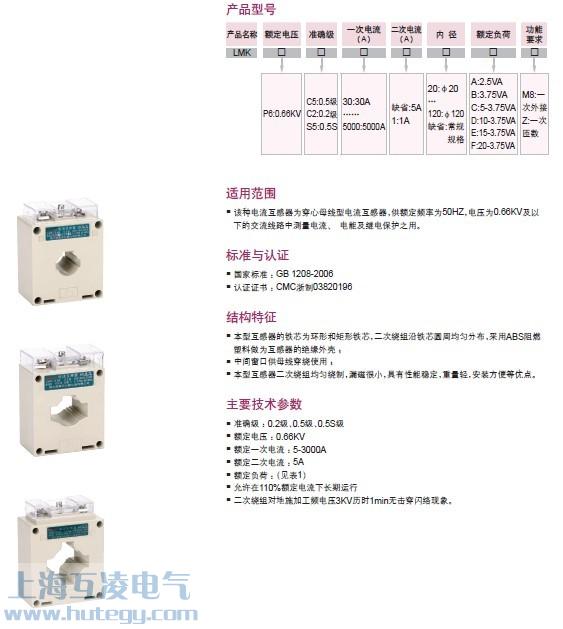

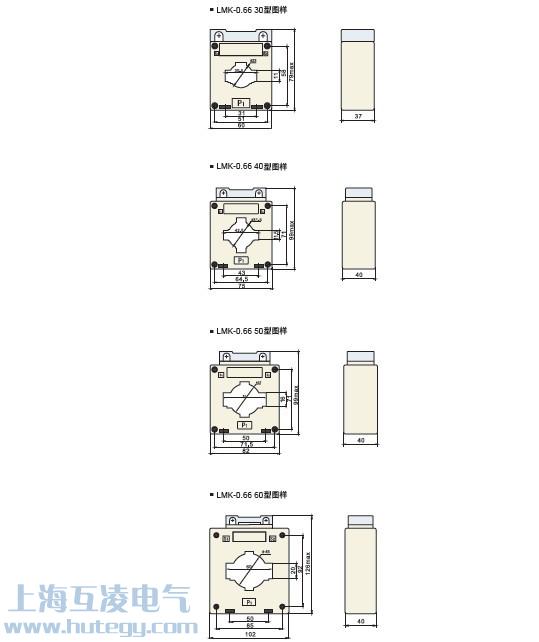

三、型號含義，產品外形尺寸

四、參數

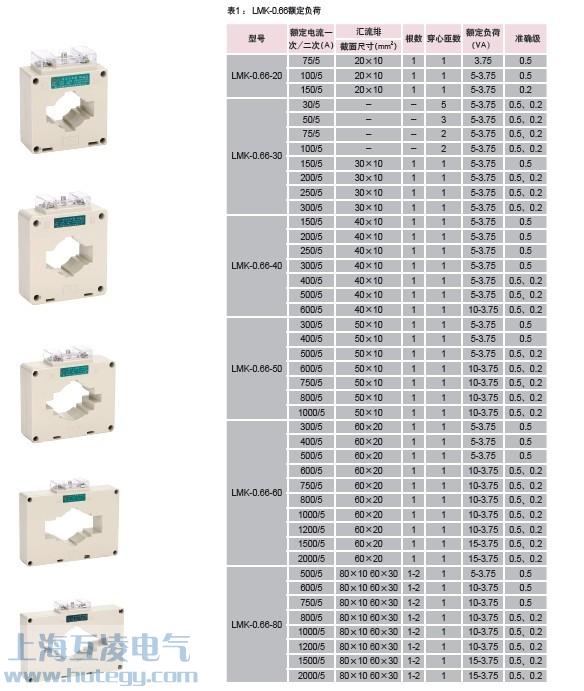

表1：LMK-0.66額定負荷

型號	額定電流一次/二次（A）	匯流排		穿心匝數	額定負荷（VA）	準確級
型號	額定電流一次/二次（A）	截面尺寸（m㎡)	根數	穿心匝數	額定負荷（VA）	準確級
LMK-0.66-20	75/5	20×10	1	1	3.75	0.5
	100/5	20×10	1	1	5-3.75	0.5
	150/5	20×10	1	1	5-3.75	0.2
LMK-0.66-30	30/5	－	－	5	5-3.75	0.5、0.2
	50/5	－	－	3	5-3.75	0.5、0.2
	75/5	－	－	2	5-3.75	0.5、0.2
	100/5	－	－	2	5-3.75	0.5、0.2
	150/5	30×10	1	1	5-3.75	0.5
	200/5	30×10	1	1	5-3.75	0.5、0.2
	250/5	30×10	1	1	5-3.75	0.5、0.2
	300/5	30×10	1	1	5-3.75	0.5、0.2
LMK-0.66-40	150/5	40×10	1	1	5-3.75	0.5
	200/5	40×10	1	1	5-3.75	0.5
	250/5	40×10	1	1	5-3.75	0.5
	300/5	40×10	1	1	5-3.75	0.5
	400/5	40×10	1	1	5-3.75	0.5、0.2
	500/5	40×10	1	1	5-3.75	0.5、0.2
	600/5	40×10	1	1	10-3.75	0.5、0.2
LMK-0.66-50	300/5	50×10	1	1	5-3.75	0.5
	400/5	50×10	1	1	5-3.75	0.5
	500/5	50×10	1	1	5-3.75	0.5、0.2
	600/5	50×10	1	1	10-3.75	0.5、0.2
	750/5	50×10	1	1	10-3.75	0.5、0.2
	800/5	50×10	1	1	10-3.75	0.5、0.2
	1000/5	50×10	1	1	10-3.75	0.5、0.2
LMK-0.66-60	300/5	60×20	1	1	5-3.75	0.5
	400/5	60×20	1	1	5-3.75	0.5
	500/5	60×20	1	1	5-3.75	0.5
	600/5	60×20	1	1	10-3.75	0.5、0.2
	750/5	60×20	1	1	10-3.75	0.5、0.2
	800/5	60×20	1	1	10-3.75	0.5、0.2
	1000/5	60×20	1	1	10-3.75	0.5、0.2
	1200/5	60×20	1	1	10-3.75	0.5、0.2
	1500/5	60×20	1	1	15-3.75	0.5、0.2
	2000/5	60×20	1	1	15-3.75	0.5、0.2
LMK-0.66-80	500/5	80×10 60×30	1-2	1	5-3.75	0.5
	600/5	80×10 60×30	1-2	1	10-3.75	0.5
	750/5	80×10 60×30	1-2	1	10-3.75	0.5
	800/5	80×10 60×30	1-2	1	10-3.75	0.5、0.2
	1000/5	80×10 60×30	1-2	1	10-3.75	0.5、0.2
	1200/5	80×10 60×30	1-2	1	10-3.75	0.5、0.2
	1500/5	80×10 60×30	1-2	1	15-3.75	0.5、0.2
	2000/5	80×10 60×30	1-2	1	15-3.75	0.5、0.2
LMK-0.66-100	750/5	100×10 80×30	1-2	1	10-3.75	0.5
	800/5	100×10 80×30	1-2	1	10-3.75	0.5
	1000/5	100×10 80×30	1-2	1	10-3.75	0.5、0.2
	1200/5	100×10 80×30	1-2	1	10-3.75	0.5、0.2
	1500/5	100×10 80×30	1-2	1	15-3.75	0.5、0.2
	2000/5	100×10 80×30	1-2	1	15-3.75	0.5、0.2
	2500/5	100×10 80×30	1-2	1	15-3.75	0.5、0.2
	3000/5	100×10 80×30	1-2	1	20-3.75	0.5、0.2
LMK-0.66-120	1500/5	120×10 80×30	1-2	1	15-3.75	0.5、0.2
	2000/5	120×10 80×30	1-2	1	15-3.75	0.5、0.2
	2500/5	120×10 80×30	1-2	1	15-3.75	0.5、0.2
	3000/5	120×10 80×30	1-2	1	20-3.75	0.5、0.2
	4000/5	120×10 80×30	1-2	1	20-3.75	0.5、0.2
	5000/5	120×10 80×30	1-2	1	20-3.75	0.5、0.2

五、注意事項

電流互感器運行時，副邊不允許開路。因為一旦開路，原邊電流均成為勵磁電流，使磁通和副邊電壓大大超過正常值而危及人身和設備安全。因此，電流互感器副邊回路中不許接熔斷器，也不允許在運行時未經旁路就拆下電流表、繼電器等設備。

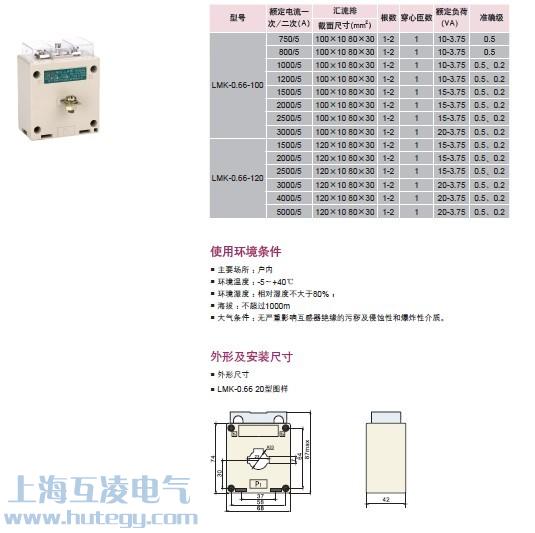

六、互感器使用條件

1、海拔高度不超過1000米
2、周圍環境溫度不高于+40攝式度,不低于-5攝式度
3、周圍空氣的相對濕度不大于85%(20攝式度)
4、安裝場所無嚴重影響互感器絕緣的氣體,蒸氣,化學沉積,污穢及其他爆炸性和腐蝕性介質
注：1、lmk-0.66電流流互感器一次孔為三排結構
2、容量小對應小電流比,容量大對應大電流比;如5-10對應100-600/5,600/5對應10VA,100/5對應 10VA

七、接線方式

LMK-0.66電流互感器接線方式實物圖

四個小方孔是固定位置的，穿過兩塊鐵片固定在配電箱底板上。至于接地這個為了安全期間一定要用的.

三相四線電度表接線

三相四線制，其中三條線路分別代表A,B,C三相，不分裂，另一條是中性線N（區別于零線，在進入用戶的單相輸電線路中，有兩條線，一條我們稱為火線，另一條我們稱為零線，零線正常情況下要通過電流以構成單相線路中電流的回路，而三相系統中，三相自成回路，正常情況下中性線是無電流的），故稱三相四線制

八、LMK-0.66電流互感器型號大全

LMK-0.66 100/5 一次匝數Ф30
LMK-0.66 0.2級 1000/5 Ф100
LMK-0.66 0.2級 1000/5 Ф60
LMK-0.66 0.2級 1000/5 Ф80
LMK-0.66 0.2級 100/5 Ф30
LMK-0.66 0.2級 100/5 一次匝數Ф30
LMK-0.66型 0.2級 1200/5 Ф100
LMK-0.66 0.2級 1200/5 Ф80
LMK－0.66 0.2級 1250/5 Ф80
LMK-0.66 0.2級 1500/5 Ф100
LMK-0.66 0.2級 1500/5 Ф80
LMK-0.66 0.2級 150/5 Ф20
LMK-0.66 0.2級 150/5 Ф30
LMK-0.66 0.2級 2000/5
LMK-0.66 0.2級 2000/5 Ф120
LMK-0.66 0.2級 2000/5 Ф80
LMK-0.66 0.2級 200/5 Ф30
LMK-0.66 0.2級 200/5 Ф30 鄭州專用
LMK-0.66 0.2級 200/5 Ф40 鄭州專用
LMK-0.66 0.2級 2500/5 Ф100
LMK-0.66 0.2級 2500/5 Ф120
LMK-0.66 0.2級 250/5
LMK-0.66 0.2級 3000/5 Ф120
LMK-0.66 0.2級 300/5 Ф30
LMK-0.66 0.2級 300/5 Ф40
LMK-0.66 0.2級 300/5 Ф40 鄭州專用
LMK-0.66 0.2級 300/5 Ф50
LMK-0.66 0.2級 4000/5 Ф120
LMK-0.66 0.2級 400/5 Ф30
LMK-0.66 0.2級 400/5 Ф40
LMK-0.66 0.2級 400/5 Ф40 鄭州專用
LMK-0.66 0.2級 400/5 Ф50
LMK-0.66 0.2級 400/5 φ60
LMK-0.66 0.2級 500/5 Ф40 鄭州專用
LMK-0.66 0.2級 500/5 Ф50
LMK-0.66 0.2級 500/5 Ф60
LMK-0.66 0.2級 50/5
LMK-0.66 0.2級 600/5 Ф50
LMK-0.66 0.2級 600/5 Ф60
LMK-0.66 0.2級 750/5 Ф60
LMK-0.66 0.2級 75/5 Ф20
LMK-0.66 0.2級 800/5 Ф100
LMK-0.66 0.2級 800/5 Ф60
LMK-0.66 0.2級 800/5 Ф80
LMK-0.66 1000/1 Ф120
LMK-0.66 1000/5 Ф100
LMK-0.66 1000/5 Ф120
LMK-0.66 1000/5 Ф40
LMK-0.66 1000/5 Ф50
LMK-0.66 1000/5 Ф60
LMK-0.66 1000/5 Ф80
LMK-0.66 100/1
LMK-0.66 100/1 Ф40一次匝數
LMK-0.66 100/5 英文標牌
LMK-0.66 100/5 一次外接式
LMK-0.66 100/5 一次匝數Ф20
LMK-0.66 10/1 Ф30
LMK-0.66 10/5 一次外接式
LMK-0.66 1200/5 Ф100
LMK-0.66 1200/5 Ф60
LMK-0.66 1200/5 Ф80
LMK-0.66 1200/5 Ф60 15-3.75VA
LMK-0.66 1250/5 ф100
LMK-0.66 1250/5 Ф60
LMK-0.66 1500/5 Ф100
LMK-0.66 1500/5 Ф120
LMK-0.66 1500/5 Ф60
LMK-0.66 1500/5 Ф80
LMK-0.66 150/1
LMK-0.66 150/1 40
LMK-0.66 150/5 Ф30
LMK-0.66 150/5 Ф40
LMK-0.66 150/5 英文標牌
LMK-0.66 15/1 Ф30
LMK-0.66 15/5 一次外接式
LMK-0.66 1600/5 Ф100
LMK-0.66 1600/5 Ф80
LMK-0.66 2000/5 Ф100
LMK-0.66 2000/5 Ф120
LMK-0.66 2000/5 Ф60
LMK-0.66 2000/5 Ф80
LMK-0.66 200/1
LMK-0.66 200/1 Ф40
LMK-0.66 200/5 Ф30
LMK-0.66 200/5 Ф40
LMK-0.66 200/5 英文標牌
LMK-0.66 20/1 20 一次匝數
LMK-0.66 20/1 Ф30
LMK-0.66 20/5 一次外接式
LMK-0.66 2500/5 Ф100
LMK-0.66 2500/5 Ф120
LMK-0.66 2500/5 Ф80
LMK-0.66 250/1 40
LMK-0.66 250/5 Ф30
LMK-0.66 250/5 Ф40
LMK-0.66 250/5 Ф50
LMK-0.66 250/5 英文標牌
LMK-0.66 25/1 20 一次匝數
LMK-0.66 25/5 一次外接式
LMK-0.66 3000/5 Ф100
LMK-0.66 3000/5 Ф120
LMK-0.66 3000/5 Ф80
LMK-0.66 300/1 Ф40
LMK-0.66 300/1 Ф50
LMK-0.66 300/5 Ф30
LMK-0.66 300/5 Ф40
LMK-0.66 300/5 Ф50
LMK-0.66 300/5 Ф60
LMK-0.66 300/5 英文標牌
LMK-0.66 30/1 Ф30
LMK-0.66 30/5 一次外接式
LMK-0.66 350/5 Ф30
LMK-0.66 350/5 Ф40
LMK-0.66 4000/5 Ф100
LMK-0.66 4000/5 Ф120
LMK-0.66 400/1
LMK-0.66 400/1 Ф50
LMK-0.66 400/5 Ф30
LMK-0.66 400/5 Ф40
LMK-0.66 400/5 Ф50
LMK-0.66 400/5 Ф60
LMK-0.66 400/5 英文標牌
LMK-0.66 40/1 30 一次匝數
LMK-0.66 40/5 一次外接式
LMK-0.66 5000/5 Ф120
LMK-0.66 500/1 Ф60
LMK-0.66 500/5 Ф100
LMK-0.66 500/5 Ф30
LMK-0.66 500/5 Ф40
LMK-0.66 500/5 Ф50
LMK-0.66 500/5 Ф60
LMK-0.66 500/5 Ф80
LMK-0.66 500/5 英文標牌
LMK-0.66 50/1 30 一次匝數
LMK-0.66 50/5 英文標牌
LMK-0.66 50/5 一次外接式
LMK-0.66 50/5 一次匝數
LMK-0.66 0.5級 50/5一次匝數 Ф20
LMK-0.66 50/5 一次匝數 Ф30
LMK-0.66 5/5 一次外接式
LMK-0.66 600/1 60 10-3.75VA
LMK-0.66 600/5 Ф40
LMK-0.66 600/5 Ф50
LMK-0.66 600/5 Ф60
LMK-0.66 600/5 φ80
LMK-0.66 600/5 英文標牌
LMK-0.66 60/5 一次外接式
LMK-0.66 700/5 Ф40
LMK-0.66 700/5 Ф80
LMK-0.66 750/5 Ф40
LMK-0.66 750/5 Ф50
LMK-0.66 750/5 Ф60
LMK-0.66 750/5 Ф80
LMK-0.66 75/1 30 一次匝數
LMK-0.66 75/1 Ф40一次匝數
LMK-0.66 75/5 一次外接式
LMK-0.66 0.5級 75/5一次匝數 Ф20
LMK-0.66 75/5 一次匝數 Ф20 三門專用
LMK-0.66 0.5級 75/5 一次匝數Ф30
LMK-0.66 800/1 Ф100
LMK-0.66 800/5 Ф100
LMK-0.66 800/5 Ф40
LMK-0.66 800/5 Ф50
LMK-0.66 800/5 Ф60
LMK-0.66 800/5 Ф80
LMK-0.66 800/5 英文標牌
LMK-0.66 80/5 一次外接式
LMK-0.66 75/5 一次匝數
LMK-0.66 0.2S級 1000/5 Ф100
LMK-0.66 0.2S級 1000/5 Ф60
LMK-0.66 0.2S級 1000/5 Ф80
LMK-0.66 0.2S級 100/5 Ф20
LMK-0.66 0.2S級 100/5 一次匝數Ф20
LMK-0.66 0.2S級 1200/5 Ф100
LMK-0.66 0.2S級 1200/5 Ф80
LMK-0.66 0.2S級 1500/5Ф100
LMK-0.66 0.2S級 1500/5 Ф80
LMK-0.66 0.2S級 150/5 ф20
LMK-0.66 0.2S級 2000/5 Ф100
LMK-0.66 0.2S級 2000/5 孔徑120
LMK-0.66 0.2S級 200/5 ф30
LMK-0.66 0.2S級 2500/5 Ф120
LMK-0.66 0.2S級 250/5 Ф30
LMK-0.66 0.2S級 3000/5 φ120
LMK-0.66 0.2S級 300/5Ф30
LMK-0.66 0.2S級 300/5 ф40
LMK-0.66 0.2S級 400/5 Ф30
LMK-0.66 0.2S級400/5 Ф40
LMK-0.66 0.2S級 400/5 ф50
LMK-0.66 0.2S級 500/5 Ф40
LMK-0.66 0.2S級 500/5 ф50
LMK-0.66 0.2S級 50/5 Ф20
LMK-0.66 0.2S級 50/5 一次匝數Ф20
LMK-0.66 0.2S級 600/5 ф50
LMK-0.66 0.2S級 600/5φ60
LMK-0.66 0.2S級 750/5 Ф50
LMK-0.66 0.2S級 75/5 一次匝數Ф20
LMK-0.66 0.2S級 800/5 Ф60
LMK-0.66 0.2S級 800/5 φ80
LMK-0.66 0.5S級 1000/5 Ф100
LMK-0.66 0.5S級 1000/5 Φ60
LMK-0.66 0.5S級 1000/5 Φ80
LMK-0.66 0.5S級 100/5 一次匝數Ф20
LMK-0.66 1200/5 Ф100 0.5S 級
LMK-0.66 0.5S級 1200/5 Ф80
LMK-0.66 1500/5 Ф100 0.5S 級
LMK-0.66型 0.5S級 1500/5 Ф80
LMK-0.66 0.5S級 150/5 Ф30
LMK-0.66 150/5 Ф40 鄭州專用
LMK-0.66 0.5S級 2000/5 Ф100
LMK-0.66 0.5S級 200/5
LMK-0.66 200/5 Ф40 鄭州專用
LMK-0.66 0.5S級 250/5 Ф30
LMK-0.66 0.5S級 3000/5 Ф120
LMK-0.66 0.5S級 300/5
LMK-0.66 0.5S級 300/5 Ф40
LMK-0.66 0.5S級 400/5 Ф30
LMK-0.66 0.5S級 400/5 ф40
LMK-0.66 400/5 Ф40 鄭州專用
LMK-0.66 0.5S級 400/5 Ф50
LMK-0.66 0.5S級 400/5 Ф60
LMK-0.66 0.5S級 500/5 Ф50
LMK-0.66 0.5S 500/5 Ф60
LMK-0.66 0.5S級 50/5 一次匝數Ф20
LMK-0.66 0.5S級 600/5
LMK-0.66 0.5S級 600/5 Ф50
LMK-0.66 0.5S級 800/5 Φ60
LMK-0.66 0.5S級 800/5 Ф80

九、總結：

在低壓配電網中，輸電線路一般采用三相四線制，其中三條線路分別代表A,B,C三相，不分裂，另一條是中性線N（區別于零線，在進入用戶的單相輸電線路中，有兩條線，一條我們稱為火線，另一條我們稱為零線，零線正常情況下要通過電流以構成單相線路中電流的回路，而三相系統中，三相自成回路，正常情況下中性線是無電流的），故稱三相四線制；

在380V低壓配電網中為了從380V相間電壓中獲得220V線間電壓而設N線，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。　　

不論N線還是PE線，在用戶側都要采用重復接地，以提高可靠性。但是，重復接地只是重復接地，它只能在接地點或靠近接地的位置接到一起，但絕不表明可以在任意位置特別是戶內可以接到一起。這一點一定要切記，也要注意你的朋友是否有所違犯！！

A、B、C、N和PE線　　

應用中最好使用標準、規范的導線顏色：A線用黃色，B線用藍色，C線用紅色，N線用褐色，PE線用黃綠色。　　

三相五線制是指A、B、C、N和PE線，其中，PE線是保護地線，也叫安全線，是專門用于接到諸如設備外殼等保證用電安全之用的。PE線在供電變壓器側和N線接到一起，但進入用戶側后約不能當作零線使用...

更多非標定做可以聯系我們。
