產品名稱：LDJ1-10Q/210-Y電流互感器

型號：LDJ1-10Q-210-Y

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

結構簡介

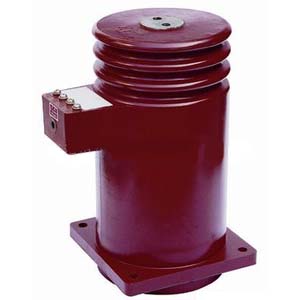

LDJ1-10Q/210-Y電流互感器為貫穿式環氧樹脂澆注全封閉結構，其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內。

概述

LDJ1-10Q/210-Y電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計。

技術參數

1、LDJ1-10Q/210-Y,LDJ1-10/210-Y電流互感器額定絕緣水平：12/42/75
2、負荷的功率因數：cosφ=0.8（滯后）
3、額定一次電流為：5A或1A
4、表面爬電距離：大于530MM
5、產品標準：GB1208-2006《電流互感器》
6、儀器保安系數<10

額定電流比(A)	級次組合	額定輸出(VA)					一秒熱穩定電流(KA)	動穩定電流(KA)
額定電流比(A)	級次組合	0.2s	0.5s	0.2s	0.5s	10P10	一秒熱穩定電流(KA)	動穩定電流(KA)
5/5	0.2s/10P 0.2/10P 0.5/10P	10	10	10	10	15	0.5	1.25
10/5							1.0	2.5
15/5							1.5	3.75
20/5							2.0	5
30/5							3.0	7.5
40/5							4.0	10
50/5							7.5	18
75/5							11	28
100/5							15	37.5
150/5							22.5	56
200/5							30	75
300～400/5							63	100
500～800/5				15	15	20	63	100
1000～1250/5				20	20	25	80	130

額定電壓

電流互感器額定電壓不小于裝設點線路額定電壓。

變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
