摘要：

 本頁主要介紹：  LCWD1-35電流互感器的結構簡介、安裝環境、外形尺寸、接線圖及接線方式圖等內容。

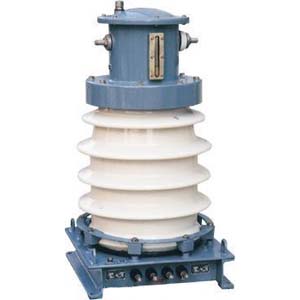

   LCWD1-35電流互感器為油浸式電流互感器絕緣方式主要是油紙絕緣，戶外型產品，適用于額定頻率50Hz或60Hz、額定電壓為35kV及以下的電力系統中，作電能計量。

產品優點：

1.結構緊湊2.體積小3.重量輕(總重量270KG油重40KG)。

一、LCWD1-35電流互感器概述

  LCWD1-35電流互感器為油紙絕緣、戶外型產品，適用于額定頻率50Hz或60Hz、額定電壓為35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。

二、結構簡介

   LCWD1-35電流互感器結構緊湊、體積小、重量輕，器身經過真空干燥處理，裝于充滿變壓器幅的套管中。其上半部分為一次繞組，下半部分為二次繞組，套管固定于底座上，套管頂部裝有儲油柜，一次繞組出頭分別從柜壁兩側引出，標有P1的起始端子用小瓷套與柜壁絕緣，末端P2與柜壁直接連接，儲油柜正面裝有表示不同溫度的油表。

三、技術參數

1. 額定絕緣水平：40.5/95/185kV；
2. 額定二次電流：5A；
3. 額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表；
4. 外絕緣爬電距離：普通型≥735；W2型≥1100。

四、安裝環境

  LCWD1-35電流互感器安裝高度為1000米以下，周圍氣溫最大范圍是-30℃-+40℃，但不適合安裝在帶有腐蝕氣體反導電塵埃的場合中。

五、外形尺寸圖

六、原理

5.1 在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
5.2對于指針式的電流表，電流互感器的二次電流大多數是安培級的（如5A等）。對于數字化儀表，采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。
5.3 微型電流互感器也有人稱之為“儀用電流互感器”。（“儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）
5.4 電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量儀表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。
5.5 電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。
                                           Kn=I1n/I2n
5.6電流互感器（Current transformer 簡稱CT）的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。

七、10P保護級準確限級系數

七、LCWD1-35電流互感器接線圖

電流互感器接線總體分為四個接線方式：

1.單臺電流互感器接線圖

只能反映單相電流的情況，適用于需要測量一相電流的情況。

單臺電流互感器接線圖

2.三相完全星形接線和三角形接線形式電流互感器接線圖

三相電流互感器能夠及時準確了解三相負荷的變化情況。

三相完全星形電流互感器接線圖

三相完全角形電流互感器接線圖

3.兩相不完全星形接線形式電流互感器接線圖

在實際工作中用得最多，但僅限于三相三線制系統。它節省了一臺電流互感器，根據三相矢量和為零的原理，用A、C相的電流算出B相電流。

兩相不完全星形接線形式電流互感器接線圖

4.兩相差電流接線形式電流互感器接線圖

也僅用于三相三線制電路中，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，亦即用最少的繼電器完成三相過電流保護，節省投資。

兩相差電流接線形式電流互感器接線圖

5.其它接線方式

5.1 原邊串聯、副邊串聯

電流互感器原邊串聯、副邊串聯接線圖如下所示，串聯后效果：互感器變比不變，二次額定負荷增大一倍。

電流互感器原邊串聯、副邊串聯接線圖

5.2 原邊串聯、副邊并聯

電流互感器原邊串聯、副邊并聯接線圖如下所示，串并聯后效果：互感器變比減小一倍，二次額定負荷增大一倍。

電流互感器原邊串聯、副邊并聯接線圖

5.3 原邊并聯、副邊串聯

電流互感器原邊并聯、副邊串聯接線圖如下所示，串并聯后效果：互感器變比增大一倍，二次額定負荷增大一倍。

電流互感器原邊并聯、副邊串聯接線圖

5.4 原邊并聯、副邊并聯

電流互感器原邊并聯、副邊并聯接線圖如下所示，并聯后效果：互感器變比不變，二次額定負荷增大一倍。

電流互感器原邊并聯、副邊并聯接線圖
