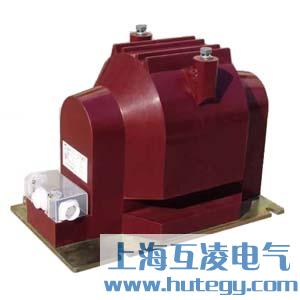

JDZX11-10BG電壓互感器
產品詳情

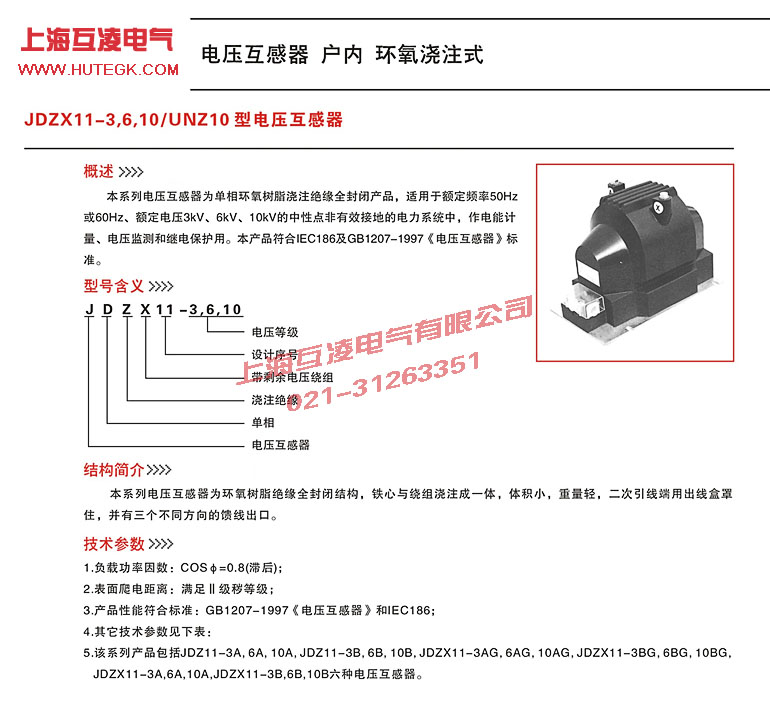

概述
本型號電壓互感器為單相環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10KV的中性點非有效接地的電力系統中，作電能計量、電壓監測或繼電保護作用。本產品符合IEC186及GB1207-1997《電壓互感器》標準。
簡介
本系列產品為環氧樹脂絕緣全封閉結構，鐵芯與繞組澆注成一體，體積小、重量輕，二次引線端用出線盒罩住，并有三個不同方向的饋線出口。
技術參數
1、負載功率因數：COS&=0.8(滯后)；
2、表面爬電距離：滿足II級污穢等級；

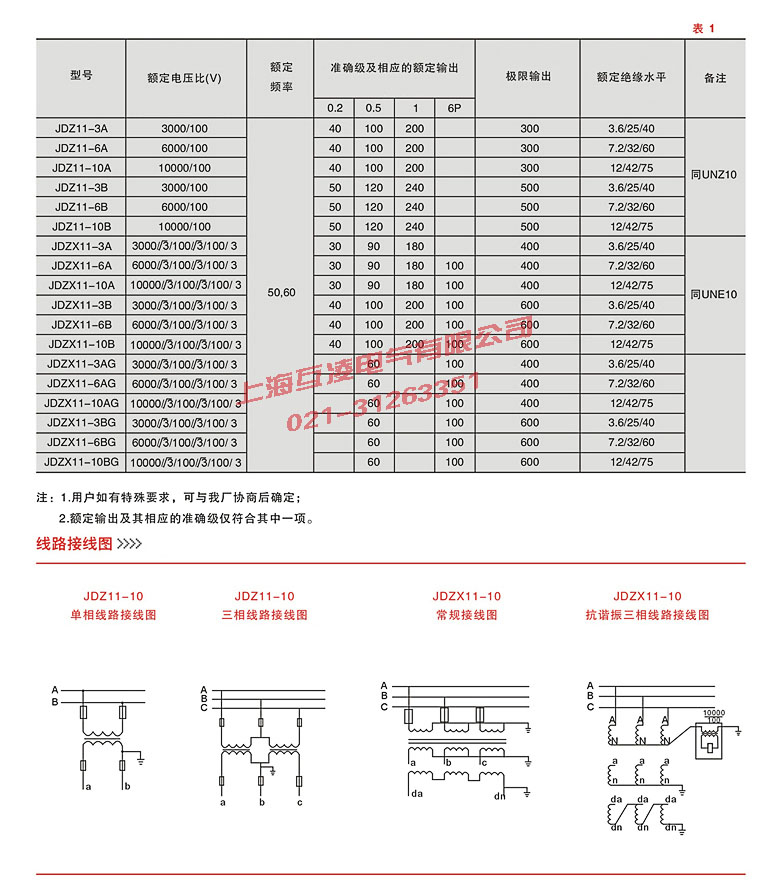

3、其它技術參數見下表：
| 型號 | 額定電壓比 (kV) | 準確級 | 額定輸出(VA) | 極限輸出(VA) | 額定絕緣水平(VA) |
| 組合 | |||||
| JDZ11-10B | 10/0.1 | 0.2/0.5/1 | 50/120/240 | 500 | 12/42/75 |
| JDZX11-10B | 10/√3/0.1/√3/0.1/3 | 0.2/0.5/1/6P | 40/100/200/100 | 600 | 12/42/75 |
| JDZX11-10BG | 10/√3/0.1/√3/0.1/3 | 0.5/6P | 60/100 | 600 | 12/42/75 |
- 產品名稱：
JDZX11-10BG電壓互感器
- 型號：
JDZX11-10BG
