摘要，本頁主要介紹JDZ型號字母含義，JDZ系列互感器的結構特點，JDZ電壓互感器工作原理，JDZ電壓互感器的相關型號及其他相關參數接線圖，作用外形尺寸圖等JDZ系列電壓互感器的介紹。

　　一、什么電壓互感器

　　電壓互感器（Potentialtransformer簡稱PT，Voltagetransformer也簡稱VT）和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。

　　二、電壓互感器的工作原理

　　電壓互感器的工作原理與普通電力變壓器相同，結構原理和接線也相似，一次繞組匝數很多，而二次繞組匝數很少，相當于降壓變壓器。工作時，一次繞組并聯在一次電路中，而二次繞組并聯儀表、繼電器的電壓線圈。因此電壓低，額定電壓一般為100V；容量小，只有幾十伏安或幾百伏安；負荷阻抗大，工作時其二次側接近于空載狀態，且多數情況下它的負荷是恒定的。電壓互感器的一次電壓U1與其二次電壓U2之間有下列關系：U1≈(N1/N2)U2KUU2

　　式中，N1、N2——為電壓互感器一次和二次繞組匝數；

　　KU——為電壓互感器的變壓比，一般表示為

　　其額定一、二次電壓比，即KU=U1N/U2N，例如10000V/100V。

　　電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。為此，電壓互感器的原邊接有熔斷器，副邊可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

　　測量用電壓互感器一般都做成單相雙線圈結構，其原邊電壓為被測電壓（如電力系統的線電壓），可以單相使用，也可以用兩臺接成V-V形作三相使用。實驗室用的電壓互感器往往是原邊多抽頭的，以適應測量不同電壓的需要。供保護接地用電壓互感器還帶有一個第三線圈，稱三線圈電壓互感器。三相的第三線圈接成開口三角形，開口三角形的兩引出端與接地保護繼電器的電壓線圈聯接。

　　正常運行時，電力系統的三相電壓對稱，第三線圈上的三相感應電動勢之和為零。一旦發生單相接地時，中性點出現位移，開口三角的端子間就會出現零序電壓使繼電器動作，從而對電力系統起保護作用。

　　線圈出現零序電壓則相應的鐵心中就會出現零序磁通。為此，這種三相電壓互感器采用旁軛式鐵心（10KV及以下時）或采用三臺單相電壓互感器。對于這種互感器，第三線圈的準確度要求不高，但要求有一定的過勵磁特性（即當原邊電壓增加時，鐵心中的磁通密度也增加相應倍數而不會損壞）。[1]

　　電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。

　　精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。

　　電壓互感器和變壓器很相像，都是用來變換線路上的電壓。

　　線路上為什么需要變換電壓呢？這是因為根據發電、輸電和用電的不同情況，線路上的電壓大小不一，而且相差懸殊，有的是低壓220V和380V，有的是高壓幾萬伏甚至幾十萬伏。要直接測量這些低壓和高壓電壓，就需要根據線路電壓的大小，制作相應的低壓和高壓的電壓表和其他儀表和繼電器。這樣不僅會給儀表制作帶來很大困難，而且更主要的是，要直接制作高壓儀表，直接在高壓線路上測量電壓，那是不可能的，而且也是絕對不允許的。

　　特點：

　　1）對于鐵磁諧振電路，在相同的電源電勢作用下回路可能不只一種穩定的工作狀態。電路到底穩定在哪種工作狀態要看外界沖擊引起的過渡過程的情況。

　　2)PT的非線性鐵磁特性是產生鐵磁諧振的根本原因，但鐵磁元件的飽和效應本身也限制了過電壓的幅值。此外回路損耗也使諧振過電壓受到阻尼和限制。當回路電阻大于一定的數值時，就不會出現強烈的鐵磁諧振過電壓。

　　3）串聯諧振電路來說，產生鐵磁諧振過電壓的的必要條件是ω0=1/L0C<；ω。因此鐵磁諧振可在很大的范圍內發生。

　　4）維持諧振振蕩和抵償回路電阻損耗的能量均由工頻電源供給。為使工頻能量轉化為其它諧振頻率的能量，其轉化過程必須是周期性且有節律的，即…1/2(1，2，3…）倍頻率的諧振。

　　5）鐵磁諧振對PT的損壞。電磁諧振（分頻）一般應具備如下三個條件。

　?、勹F磁式電壓互感器（PT）的非線性效應是產生鐵磁諧振的主要原因。

　?、赑T感抗為容抗的100倍以內，即參數匹配在諧振范圍。

　　③要有激發條件，如PT突然合閘、單相接地突然消失、外界對系統的干擾或系統操作產生的過電壓等。

　　據試驗分頻諧振的電流為正常電流的240倍以上，工頻諧振電流為正常電流的40～60倍左右，高頻諧振電流更小。在這些諧振中，分頻諧振的破壞最大，如果PT的絕緣良好，工頻和高頻一般不會危及設備的安全，而6kV系統存在上述條件

　　三、電磁式電壓互感器的分類

　　電磁式電壓互感器可分為以下幾種類型：

　?。?）按安裝地點可分為戶內式和戶外式。

　?。?）按相數可分為單相式和三相式。

　?。?）按每相繞組數可分為雙繞組和三繞組式。

     三繞組電壓互感器有兩個二次側繞組：基本二次繞組和輔助二次繞組。輔助二次繞組供接地保護用。

　?。?）按絕緣可分為干式、澆注式、油浸式、串級油浸式和電容式等。

干式多用于低壓；澆注式用于3～35kV；油浸式主要用于35kV及以上的電壓互感器。

　　3、電磁式電壓互感器的結構類型

　?。?）35kV及以下的電壓互感器

　　35kV及一下電壓互感器的結構和普通變壓器基本一致。根據其絕緣方式的不同，可分為干式、環氧澆注式和油浸式三種。

　　干式電壓互感器一般只用于低壓的戶內配電裝置。

　　澆注式電壓互感器用于3～35kV戶內配電裝置。

　　油浸式電壓互感器JDJJ2-35型、JDJ2-35型被廣泛用于

　　35kV系統中。這類電壓互感器的鐵芯和一、二次繞組放在充有變壓器油的油箱內。繞組出線端經固定在油箱蓋上的套管引出。

　?。?）110～220kV電壓互感器

　　隨著電壓的升高，電壓互感器絕緣尺寸需增大。為了減少繞組絕緣厚度，縮短磁路長度，110kV及以上電壓互感器采用串級式，鐵芯不接地，帶電位，由絕緣板支撐。國產JCC型和JDCF型電壓互感器就是采用這種結構。

　　一次繞組分兩部分，分別繞在上下兩鐵芯上，二次繞組只

　　繞在下鐵芯柱上并置于一次繞組的外面。鐵芯和一次繞組的中點相連。當電網電壓U加到互感器一次繞組時，其鐵芯的電位為(1/2)U。而且一次繞組的兩個出線端與鐵芯間的電位差、一、二次繞組間的電位差及二次繞組和鐵芯間的電位差將都是(1/2)U。這就降低了對鐵芯與一次繞組之間以及一、二次繞組之間的絕緣要求。

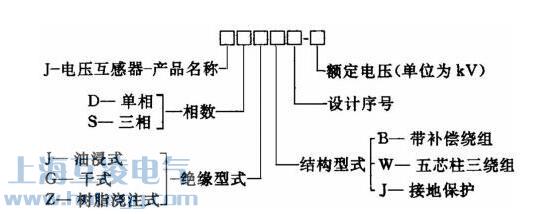

　　四、電壓互感器的型號字母

　　JDZ常用型號介紹

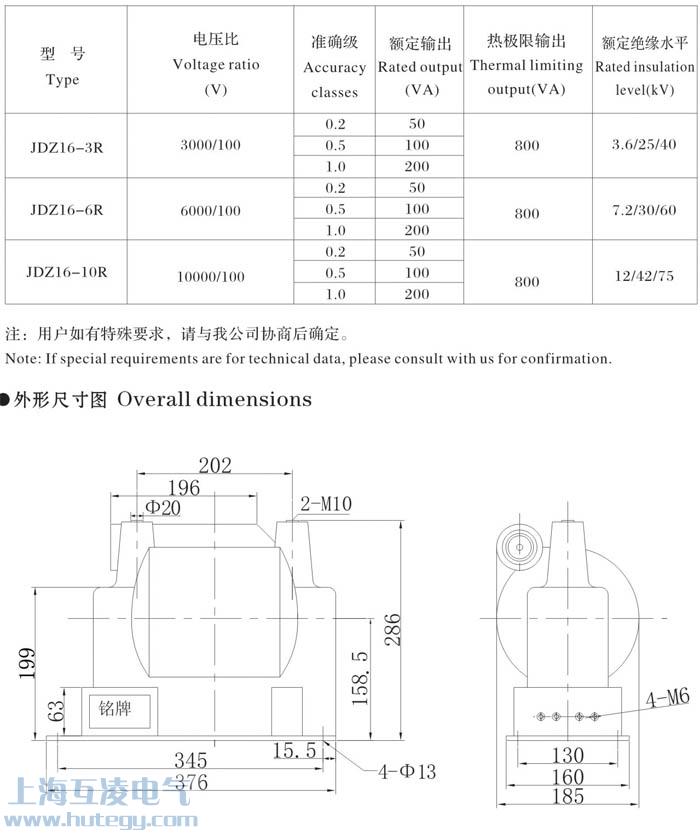

JDZ16-10R電壓互感器

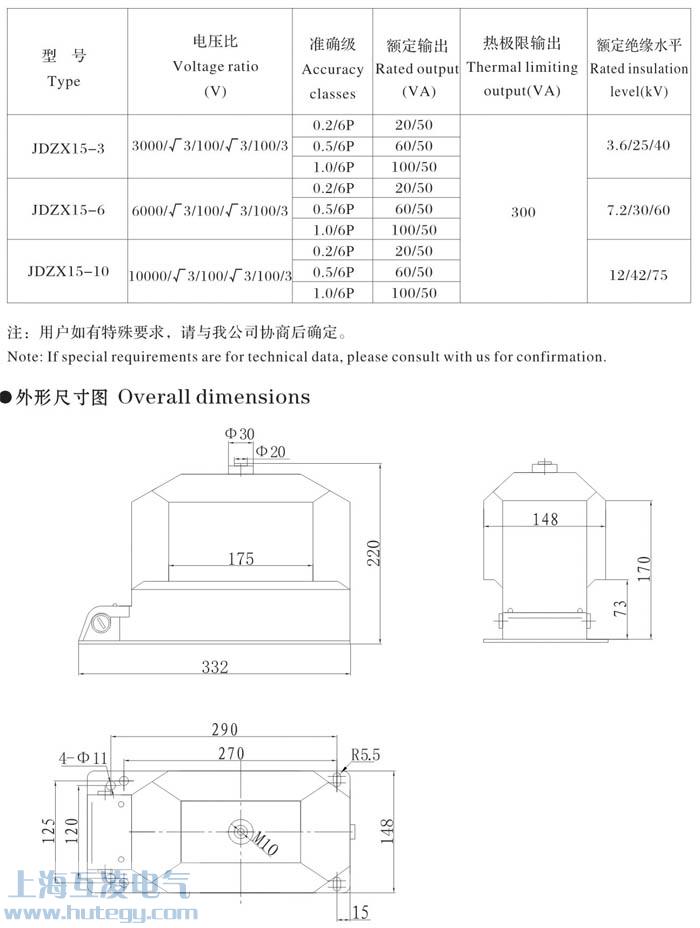

　　JDZX15-10

　　JDZ15-10

　　JDZ14-10R

　　JDZ12-10

　　JDZX12-10R

　　JDZ12-10Q

　　JDZX11-10

　　JDZ11-10

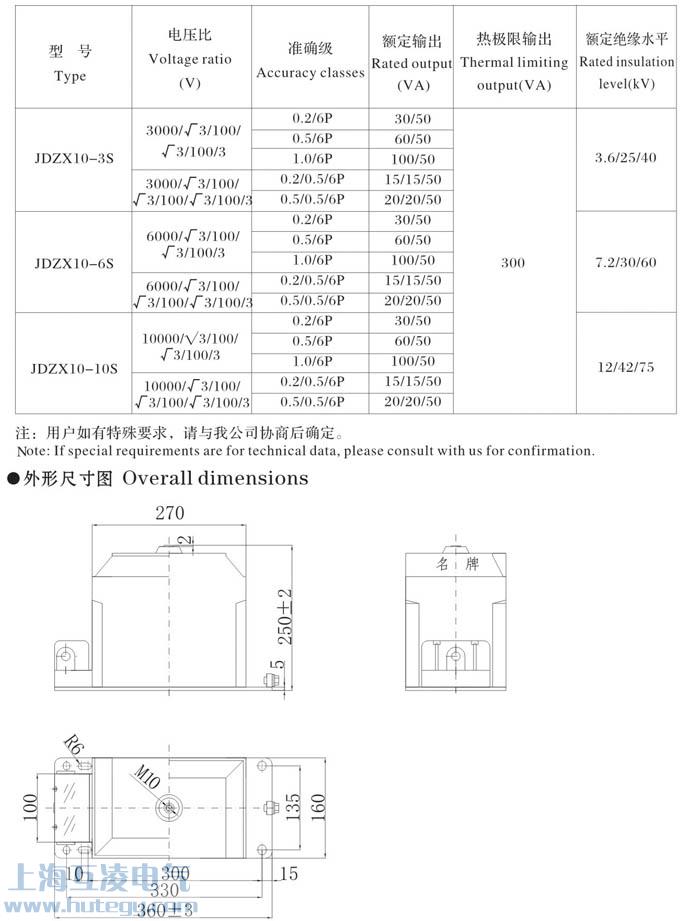

　　JDZX10-10S電壓互感器

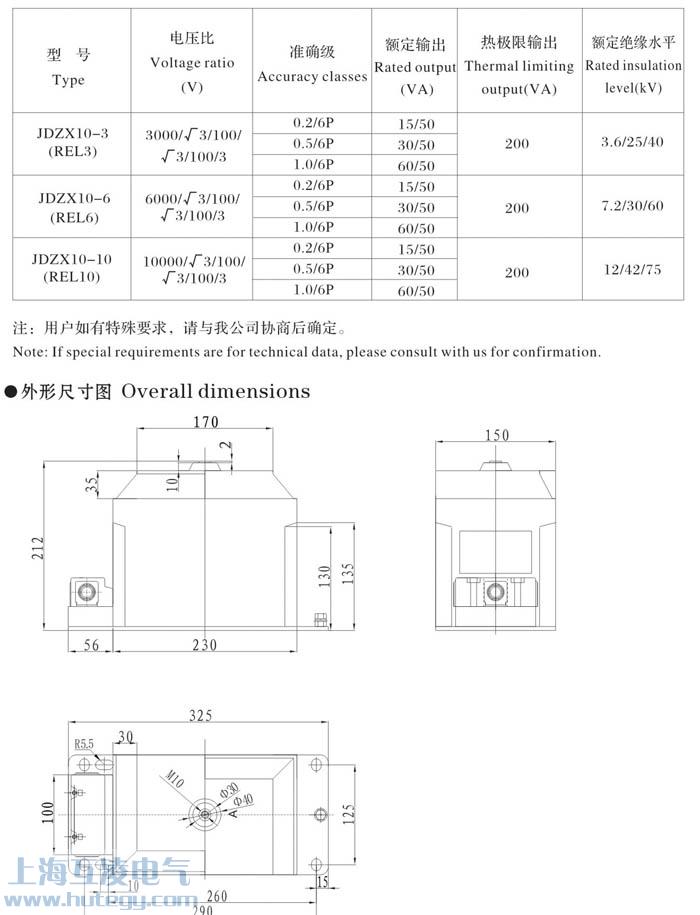

　　JDZX10-10

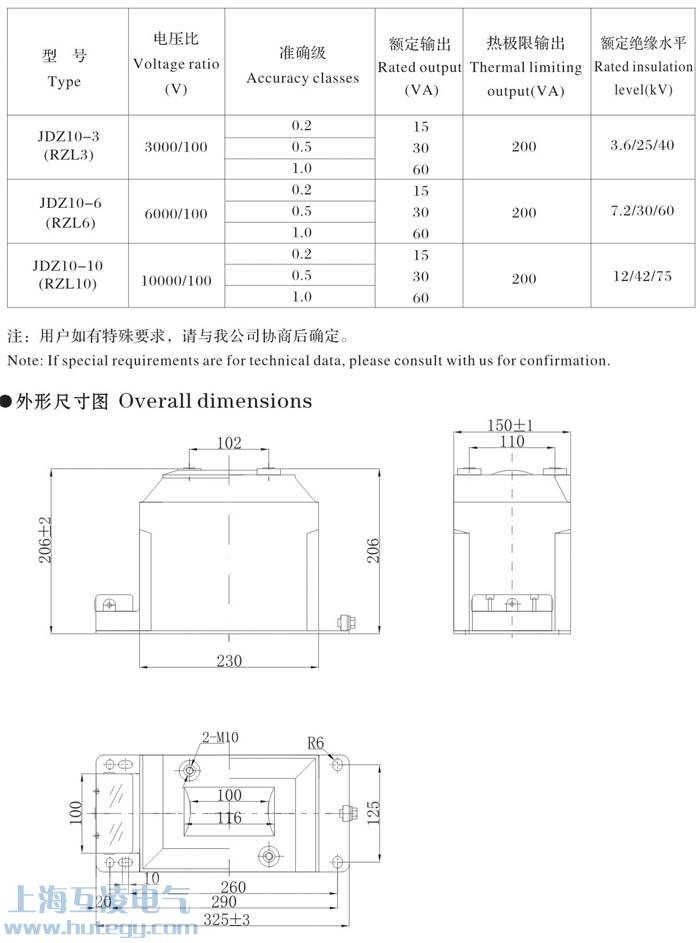

　　JDZ10-10電壓互感器外形尺寸圖

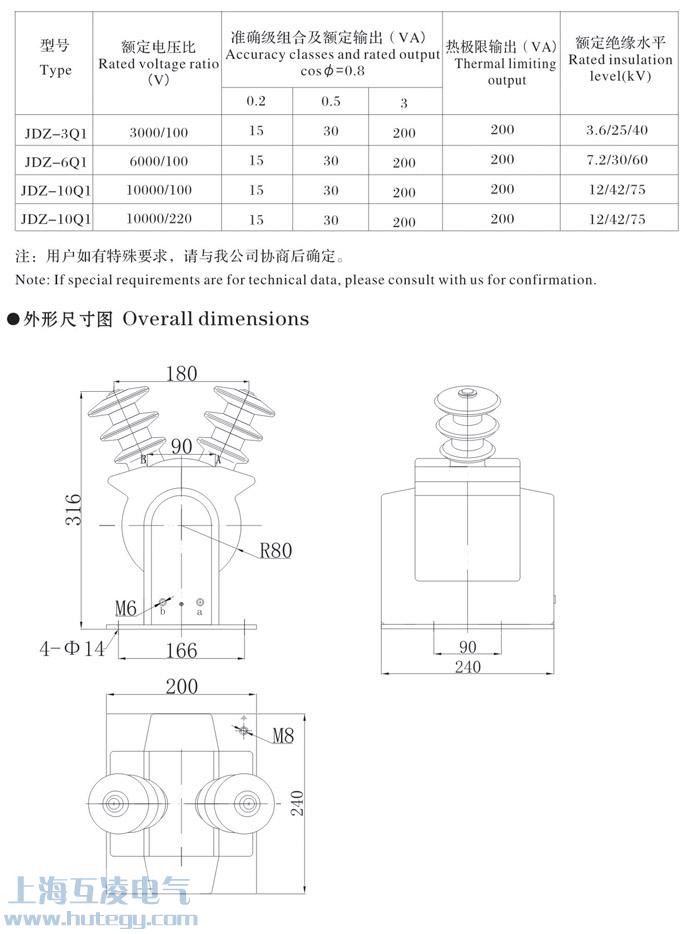

　　JDZ-10Q1電壓互感器

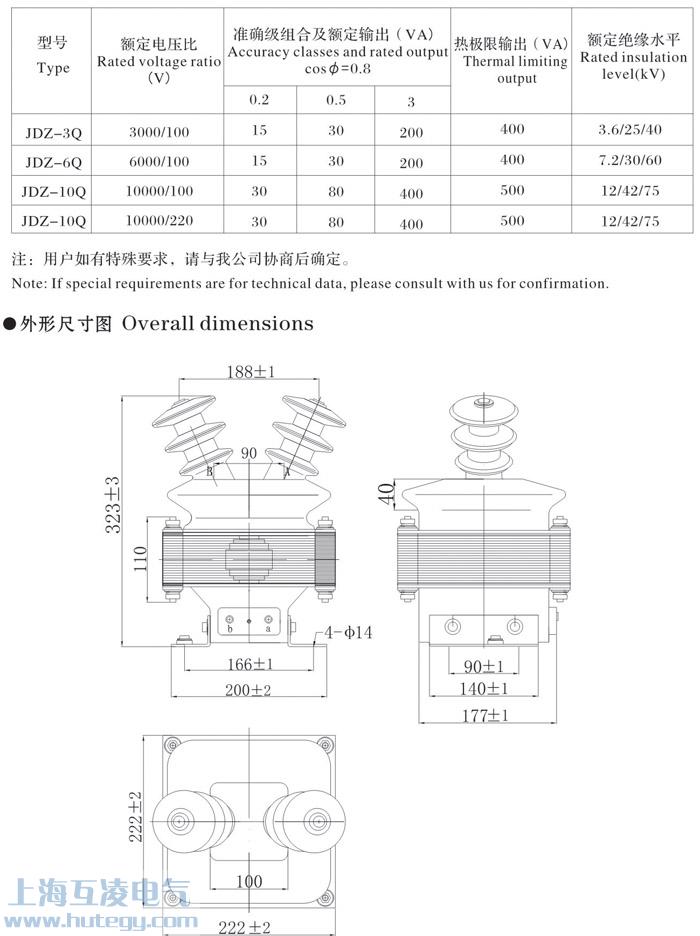

　　JDZ-10Q電壓互感器

　　JDZ-1

　　JDZW-10RG

　　JDZW-10R

　　JDZ10-10D

　　JDZ10-10CB

　　JDZX11-20

　　JDZ11-20

　　JDZ9-35

　　JDZX9-35

　　問題1：常見電壓互感器JDZ-10跟JDZ10-10的區別？

　　JDZ-10半絕緣；JDZ10-10全絕緣；

　　JDZ10-10樣式適用于KYN柜；JDZ-10樣式適用于環網柜。

　　問題2：JDZX10-10/√3/0.1/√3/0.1/3參數說明意思及相關接線方式。

　　JDZX10是10kV單項電壓互感器，為半絕緣結構。用于測量相對地電壓

　　10/√3意思為一次電壓為10/√3kV；

　　0.1/√3/0.1/3為為二次電壓第一個為測量級0.1/√3=57.7V；第二個為剩余繞組0.1/3=33.333V

　　2PT,3PT的接線方式：前者是用兩組PT，CT用二瓦計法測量三項功率；后者是用三組PT，CT用二瓦計法測量三項功率上述PT只能用于后者；用于前者的應為JDZ10，全絕緣結構的。

　　五、JDZ互感器作用

　　電壓互感器的作用：

　　1、把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。

　　2、使用電壓互感器可以將高電壓與電氣工作人員隔離。

　　3、當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一二次側之間的電磁平衡關系。

　　六、JDZ互感器出場檢驗要求

　　電壓互感器在1.9Um/試驗電壓下，空載電流小于10mA；

　　二次繞組加壓試驗，同時測量二次繞組工頻空載電流，折算到一次繞組空載電流下雨10mA。

　　交接時的增量不應大于出廠試驗值的5％。且滿足1.9Um/電壓下的空載電流小于額定電壓下的空載電流的10倍，三相互差小于50%的標準。

　　測量用電壓互感器在80％～120％額定電壓下，在25％～100％任意負載點，功率因數Cosф=0.8～1.0范圍內，誤差均應滿足《測量用電壓互感器檢定規程》（JJG314-1994）“誤差限值”的要求。特別強調，在二次負載為0VA、Cosф=1.0下，誤差應控制在《測量用電壓互感器檢定規程》（JJG314-1994）所規定的額定功率因數下誤差限值的60％范圍內。

　　各組電壓互感器相序排列應確保一致，電壓互感器一次設計相位應與二次端子標示相符。

　　電壓互感器的一次繞組接地端應與二次分開。

　　七、JDZ互感器的接線方式

電壓互感器接線

1．一個單相電壓互感器的接線

   這種接線方式在三相線路上，只能測量某兩相之間的線電壓，用于連接電壓表、頻率表及電壓繼電器等。

2．兩個單相電壓互感器的V／V形接線

   這種接線方式又稱不完全星形接線，可以用來測量三個線電壓，供儀表、繼電器接于三相三線制電路的各個線電壓。

3．三個單相電壓互感器Y。／Y。形接線

   這種接線方式能滿足儀表和繼電保護裝置選用相電壓和線電壓的要求。在一次繞組中點接地情況下，也可裝用絕緣監察電壓表。

4．三個單相三繞組電壓互感器或一個三相五芯柱三繞組電壓互感器Y。／Y。／△（開口三角形）接線

   這種接線方式在10kV中性點不接地系統中應用廣泛，它既能測量線電壓、相電壓并能組成絕緣監察裝置和供單相接地保護用。接成Y。形的二次繞組稱為基本二次繞組，用來接儀表、繼電器及絕緣監察電壓表；接成(開口三角形)的二次繞組，稱為輔助二次繞組，用來連接監察絕緣用的電壓繼電器。在系統正常運行時，開口三角形兩端的電壓接近于零，當系統發生一相接地時，開口三角形兩端出現零序電壓，使電壓繼電器吸合，發出接地預告信號。

　　八、JDZ互感器注意事項

　　1.電壓互感器二次不能短路。否則，影響表計的指示，造成保護誤動，甚至燒毀互感器。

　　2.電壓互感器二次繞組必須一點（保護）接地。一般是以中性點，若無中性點，則采用b相接地

　　九、電磁式電壓互感器試驗項目講解

　　一、測量繞組的絕緣電阻

　　測量繞組絕緣電阻的主要目的是檢測其絕緣是否有整體受潮或劣化的現象。測量時一次繞組用2500V兆歐表，二次繞組用1000V或2500V兆歐表，而且非被測繞組應接地。測量時還應考慮空氣濕度、套管表面臟污對繞組絕緣電阻的影響。必要時將套管表面屏蔽，以消除表面泄露的影響。溫度的變化對絕緣電阻影響很大，測量時應記下準確溫度，比便比較。為減小溫度的影響，最好在繞組溫度穩定后進行測試。

　　二、測量繞組的介質損耗因數tgδ

　　測量20KV及以上電壓互感器一次繞組連同套管的介質損耗因數tgδ,能夠靈敏地發現絕緣受潮、劣化及套管損壞等缺陷。由于電壓互感器的絕緣方式分為全絕緣和分級絕緣兩種，而絕緣方式不同測量方法和接線也不相同，故分別加以敘述。

　　三、油中溶解氣體色譜分析

　　電壓互感器絕緣油中溶解色譜分析對診斷放電性缺陷具有重要作用。其注意值為：總烴100pm；氫150pm；乙炔2ppm。對新投放的電壓互感器，其油中不應含有乙炔?？梢娨胰埠咳杂兄匾笜?biāo)。乙炔含量異常，一般由兩種情況：一是穿芯螺絲懸浮電位放電，二是繞組絕緣有放電性缺陷?，F(xiàn)場實例表明，在三倍頻感應耐壓試驗中，被擊穿的電壓互感器絕緣油中的乙炔含量一般可達數十ppm。所以當乙炔含量超過注意值時應跟蹤試驗，對有增長趨勢者，應進行其他檢查性試驗，如局部放電，感應耐壓試驗等，直至吊芯檢查，找出乙炔氣體產生的原因。

　　四，交流耐壓試驗

　　電磁式電壓互感器的交流耐壓試驗有兩種加壓方式。一種是外施工頻試驗電壓的方式，適用于額定電壓為35kv及以下的全絕緣電壓互感器的交流耐壓試驗，試驗接線和方法與電流互感器的交流耐壓試驗相同。對于110kv及以上的串級式或分級絕緣式的電壓互感器，《規程》推薦采用倍頻感應耐壓的方式。

　　五、局部放電試驗

　　根據國家標準《互感器局部放電測量》（GB5583-85)知，對于互感器進行局部放電測量時，加在被試互感器高壓端上的預加電壓高達其正常運行電壓的2倍以上。這對電流互感器來說是允許的。然而對于電磁式電壓互感器，在額定頻率的額定電壓下，鐵芯已經開始飽和，對于JCC2-220型互感器，甚至在額定電壓的80%以下鐵芯就開始飽和。
