電流互感器的容量，主要是根據電流互感器使用的二次負載大小來定，電流互感器的二次負載主要和其二次接線的長度和負載有關。



一般來說二次線路長的，要求的容量要大一些；二次線路短的，容量可選的小一點。



電流互感器的容量一般有5VA-50VA，對于短線路可選5VA，一般稍長的選20VA或30VA，特殊情況可選的更大一些。



電流互感器容量的選擇要復合實際的要求，不是越大越好，只有選擇的二次容量大小接近實際的二次負荷時，電流互感器的精度才較高，容量偏大或偏小都會影響測量精度。



考慮是安裝在配電柜上，就要看測量單元（電度表或綜合保護裝置）和互感器的距離了，如果測量單元是在距離較遠的綜控室，則一般選擇20VA或30VA，如果測量裝置也是裝在配電柜上的，則選5VA或10VA就可以滿足要求。



建議按三個方面綜合考慮：



1、根據負荷電流的大小選擇變比，一般按照60-80的%額定電流選擇比較理想；



2、計量用的互感器就選精確度高點（0.5級足矣），測量用的可以更低點；



3、根據配電柜的布局選擇穿心式或普通式互感器，強烈建議使用普通式，穿心式的固定支撐問題一直做的不太可靠，如果布局實在狹小也只好用穿心式了； 另外提醒注意以下幾點：



1、有多個二次繞組的電流互感器一定要把閑置的二次接線端用銅芯線牢固的短接起來；



2、切記嚴禁在電流互感器二次側安裝保險、空氣開關之類的保護元件；



3、必須在停電后才能在電流互感器上作業，千萬不要帶電拆、裝電流互感器；



4、第一次帶電時最好不要帶負荷，即使接錯線了造成的危害會小很多；



5、電流互感器出現開裂、變色、變形、發熱等現象時立即切斷電源，不要扛。 電流互感器二次容量的計算及選擇



1 引言

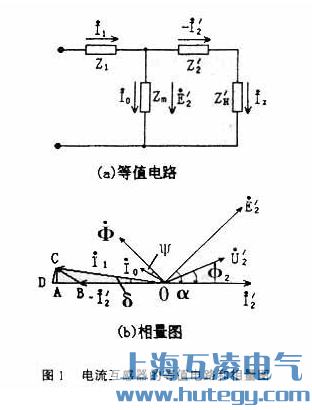

電流互感器在電力系統中起著重要的作用，電流互感器的工作原理類似于變壓器，它將大電流按一定比例變為小電流，提供各種儀表使用和繼電保護用的電流，并將二次系統與高電壓隔離。它不僅保證了人身和設備的安全，也使儀表和繼電器的制造簡單化、標準化，提高了經濟效益。



電流互感器的額定一次電流根據不同回路的正常電流會有不同，但電流互感器額定二次電流卻是標準化的，只有1A及5A兩種，本文就這兩種電流分別計算測量及保持用電流互感器在不同的傳輸距離下所需的二次容量。



2 電流互感器二次負荷的計算



電流互感器的負荷通常有兩部分組成：一部分是所連接的測量儀表或保護裝置；另一部分是連接導線。計算電流互感器的負荷時應注意不同接線方式下和故障狀態下的阻抗換算系數。



電流互感器的二次負荷可以用阻抗Z2(Ω)或容量S(VA)表示。二者之間的關系為



S=I2*I2*Z2



當電流互感器二次電流為5A時，S=25 Z2



當電流互感器二次電流為1A時，S=Z2



電流互感器的二次負荷額定值（S）可根據需要選用5、10、15、20、25、30、40、50、60、80、100VA。



2.1 測量用的電流互感器的負荷計算。



一般在工程計算時可負略阻抗之間的相位差，二次負荷Z2可按下式計算



Z2=Kcj.zkZcj+Klx.zkZlx+Zc



式中：Zcj-------測量表計線圈的阻抗(Ω)



Zlx-------連接導線的單程阻抗(Ω)，一般可忽略電抗，僅計算電阻。



Zc-------接觸電阻(Ω)，一般取0.05~0.1(Ω)。



Kcj.zk----測量表計的阻抗換算系數



Klx.zk----連接導線的阻抗換算系數



測量用的電流互感器各種接線的阻抗換算系數見下表1：



2.2 保護用電流互感器。



一般在工程計算時可負略電抗，二次負荷Z2可按下式計算



Z2=Kj.zkZj+Kcx.zkZlx+Zc



式中：Zj-------繼電器電流線圈的阻抗(Ω)



Zlx--------連接導線的單程電阻(Ω)。



Zc -------接觸電阻(Ω)，一般取0.05~0.1(Ω)。



Kj.zk-----繼電器的阻抗換算系數



Kcx.zk-------連接導線的阻抗換算系數



保護用電流互感器在各種接線方式時不同短路類型下的阻抗換算系數見下表2



3 電流互感器二次負荷計算結果



3.1 計算條件



本文僅考慮目前常用的微機型保護測控裝置及多功能電子式計量裝置，目前各大綜自保護廠家生產的測量、保護裝置的功率都不大于1VA/相，接線一般采用三相星形接線或二相星形接線，電纜采用銅芯控制電纜，接觸電阻取0.1歐，二次電流分別為1A及5A，電纜長度分別為50米、100米、150米及200米進行計算。



3.2 測量用電流互感器二次負荷計算結果



在3.1計算條件下，測量用電流互感器二次負荷計算結果如表3：



表中Sl為電纜的截面積。



根據《電測量及電能計量裝置設計技術規程》（DL/T 5137-2001）10.1.5的要求，即電流互感器二次繞組所接入的負荷（包括測量儀表、電能計量裝置和連接導線等）應保證實際二次負荷在25%~100%額定二次負荷范圍內，由表3可知，當電流互感器二次電流采用1A時，可選用10VA的二次容量，用2.5 mm



2



22截面的電纜傳輸距離至少可達200米，而當電流互感器二次電流采用5A時，如果用2.5 mm截面的電纜進行傳輸，則選擇30VA的二次容量時，傳輸距離都無法達到100米，故按照規程要求不宜采用2.5 mm截面



的電纜，至少要用4mm截面的電纜，則如果要求傳輸的距離在L≤100米時，可選用二次容量為30VA的電流互感器，傳輸的距離在100米≤L≤200米時，可選用二次容量為60VA的電流互感器，如果增大傳輸電纜的截面，如采用6mm截面的電纜時，只要L≤100米，二次容量只需30VA，而當100米≤L≤200米時，二次容量只需40VA。



3.3 保護用電流互感器二次負荷計算結果



在3.1計算條件下，按阻抗換算系數較大的（除二相差接外）電流互感器二相星形接線、短路類型為經Y,d變壓器二相短路的情形計算，其結果是其它各種短路方式中較大的，可以作為電流互感器二次負荷計算結果。測量用電流互感器二次負荷計算結果如表4： ······ 22



電流互感器CT的容量怎么計算的，保護級精度和測量級精度是如何表示的，有什么含義



abv597435 |Lv3|被瀏覽92次|來自問答電腦版



檢舉|2013-07-08 21:27



滿意回答



檢舉|2013-07-09 4:48



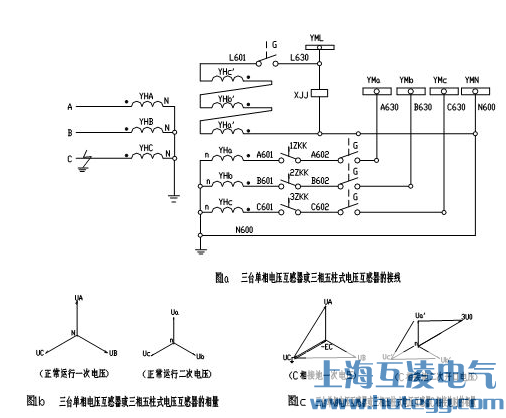

電流互感器的容量一般按Sn=I平方*R,單位VA 保護級用P表示,有10P,5P的,測量級有0.2,0.5級等 電壓互感器的容量一般按Sn=U平方/R,單位VA 保護級用P表示,有3P,6P的,測量級有0.2,0.5級等



電流互感器二次容量的計算及選擇





看在什么電壓下：三相二百二負荷，千瓦三點五安培（KW/3.5A）；常用三百八負荷，一個千瓦兩安培(KW/2A)，低壓六百六負荷，千瓦一點二安培(KW/1.2A)；一千一百四十伏，每個千瓦點六七（KW/0.67A）；高壓三千伏負荷；四個千瓦一安培(4KW/1A)
